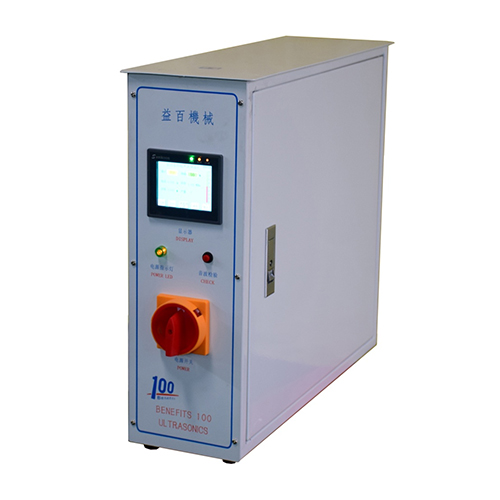

超聲波信號發生器由一個能將50/60Hz的工頻交流電轉換為超音頻供換能器工作的超聲波功放模塊和一個帶有“系統保護監測”及“自動調諧”功能的控制模塊組成。控制模塊能在超聲波焊接工作發生故障時切斷超聲波能量從而為發生器乃至整套焊接設備提供極高的安全性和可靠性。

(1) 真正全自動追頻（AFC）適應各種不同的模具，自動追蹤頻率范圍：±300HZ（20KHZ超聲波，模具頻率在19.78-120KHz可自動頻率追蹤使用）。追頻精度：±5Hz

(2) 采用CPU電腦監控各程序速度快適應力特強、內置各種保護系統“系統保護監測”功能會對以下情況發生響應：

a.IGBT溫度過高保護

b.壓力過高從而導致過載

c.超聲波發生器電流過大

d.焊頭、變幅器或者換能器松動或其他故障

e.發生器電路失效

f.發生器和換能器間的線纜故障

g.供電頻率不穩自動補償

(3) “自動調諧”功能能使超聲波發生器自動跟蹤并且補償焊頭頻率發生的變化。當溫度過高，焊頭表面有磨損或有雜物在焊頭上時，這種頻率變化都會發生。

(4) 內置全自動恒振幅系統，對不同的氣壓變化及電壓波動自動補償，可對超聲波振幅由40%-100%無級調節，適應不同焊接工件之要求。

(5)采用IGBT做功率放大，反應快，比傳統硅功率管反應速度快100倍多，故保護功能較優。
